์—ฌ๋ฆ„์˜ ์‹œ์ž‘ 6์›”, ์ด๋ฅธ ์ดˆ์—ฌ๋ฆ„ ๋‚ ์”จ์— ๊ฐ์ข… ๋ฒŒ๋ ˆ๊ฐ€ ๊ธฐ์Šน์„ ๋ถ€๋ฆฌ๊ณ  ์žˆ์Šต๋‹ˆ๋‹ค. ์—ฌ๋ฆ„์ฒ  ๋ถˆ์พŒ์ง€์ˆ˜๋ฅผ ๋†’์ด๋Š” ๋ชจ๊ธฐ, ๋‚˜๋ฐฉ, ํ•˜๋ฃจ์ƒ์ด, ๋‚ ํŒŒ๋ฆฌ๊ฐ€ ์ฆ๊ฐ€ํ•˜๋ฉด์„œ ๊ด˜์ ํ•˜๊ณ  ํŽธ์•ˆํ•œ ์ง‘ ํ™˜๊ฒฝ ์œ ์ง€์— ๋น„์ƒ๋“ฑ์ด ์ผœ์กŒ๋Š”๋ฐ์š”. ๋ฒŒ๋ ˆ์žก์ด์— ๋Œ€ํ•œ ์†Œ๋น„์ž๋“ค์˜ ๊ณ ๋ฏผ์ด ๋†’์•„์ง€๋Š” ๊ฐ€์šด๋ฐ ์ตœ๊ทผ ๊ฐ€์กฑ์˜ ๊ฑด๊ฐ•์„ ์ง€ํ‚ค๋ฉด์„œ ํšจ๊ณผ์ ์œผ๋กœ ๋ฒŒ๋ ˆ๋ฅผ ์žก์„ ์ˆ˜ ์žˆ๋Š” ์ œํ’ˆ์œผ๋กœ '๋ชจ๊ธฐ ํ‡ด์น˜๊ธฐ'๊ฐ€ ํฐ ์ธ๊ธฐ๋ฅผ ์–ป๊ณ  ์žˆ์Šต๋‹ˆ๋‹ค. ์˜ค๋Š˜์€ ์ธ๊ธฐ๋ฆฌ์— ํŒ๋งค๋˜๊ณ  ์žˆ๋Š” ๋ชจ๊ธฐ ํ‡ด์น˜๊ธฐ๋ฅผ ์•Œ๋ ค๋“œ๋ฆฌ๊ฒ ์Šต๋‹ˆ๋‹ค.

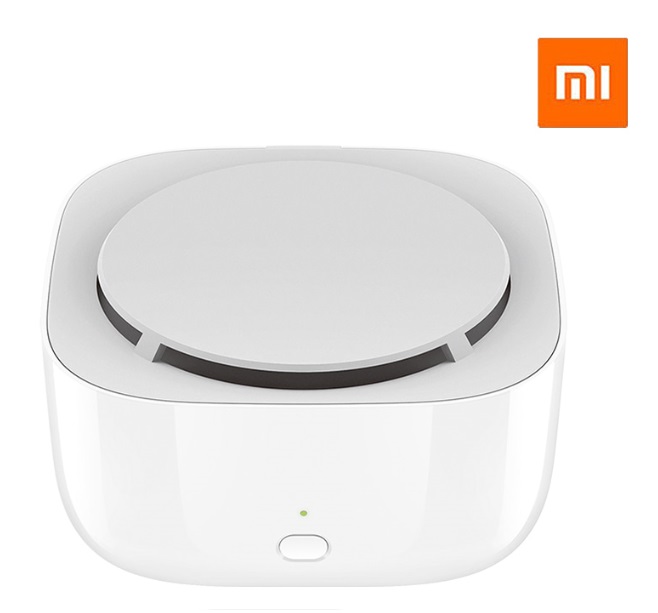

์ƒค์˜ค๋ฏธ ๋ชจ๊ธฐ ํ‡ด์น˜๊ธฐ

์ƒค์˜ค๋ฏธ ๋ชจ๊ธฐ ํ‡ด์น˜๊ธฐ๋Š” 10ํ‰ ๋‚ด์™ธ์˜ ๋ฐฉ์•ˆ์—์„œ ์‚ฌ์šฉํ•˜๊ธฐ ์ ํ•ฉํ•˜๋ฉฐ ์‚ฌ์šฉ์‹œ์—๋Š” ์ฐฝ๋ฌธ์„ ๋‹ซ์•„ ๊ณต๊ธฐ ์œ ๋™์„ ์ค„์—ฌ ๋ชจ๊ธฐ ํ‡ด์น˜ ํšจ๊ณผ๋ฅผ ๋†’์—ฌ ์ฃผ์„ธ์š”. ๋ฐฉ์ด ๋” ํฐ ๊ฒฝ์šฐ์—๋Š” ์ƒค์˜ค๋ฏธ ๋ชจ๊ธฐ ํ‡ด์น˜๊ธฐ๋ฅผ ์—ฌ๋Ÿฌ๋Œ€ ๋ถ„์‚ฐํ•ด์„œ ๋†”๋‘๋ฉด ๋”์šฑ๋” ํšจ๊ณผ์ ์ธ ๋ชจ๊ธฐ ํ‡ด์น˜๊ฐ€ ๊ฐ€๋Šฅํ•ฉ๋‹ˆ๋‹ค. ๋‚ด์žฅ๋œ ํŒฌ์„ ๊ตฌ๋™ํ•˜์—ฌ ํ‡ด์น˜์šฉ ํŒจ๋“œ์˜ ์•ฝ์ œ๋ฅผ ๊ณต๊ณ ๋ฃจ ๋ถ„์‚ฐ์„ ์‹œ์ผœ ๋ชจ๊ธฐ๋ฅผ ํ‡ด์น˜ํ•˜๋Š” ๋ฐฉ์‹์˜ ์ œํ’ˆ์ž…๋‹ˆ๋‹ค. ํ‡ด์น˜์šฉ ํŒจ๋“œ์˜ ์•ฝ์ œ๋Š” ๋ฌด์ƒ‰๋ฌด์ทจ๋กœ ์ธ์ฒด์— ๋ฌดํ•ดํ•ฉ๋‹ˆ๋‹ค. ์ƒค์˜ค๋ฏธ ๋ชจ๊ธฐ ํ‡ด์น˜๊ธฐ์˜ ํŒฌ์ด ๋Œ์•„๊ฐ€๋ฉด์„œ ๋ฐฉ์ƒํ•˜๋Š” ์†Œ์Œ์€ 22dB๋กœ ์•„์ฃผ ๋‚ฎ๊ธฐ ๋•Œ๋ฌธ์— ์ผ์ƒ ์ƒํ™œ์ด๋‚˜ ์ทจ์นจ์‹œ ์ˆ˜๋ฉด์— ์ „ํ˜€ ๋ฐฉํ•ด๊ฐ€ ๋˜์ง€ ์•Š์Šต๋‹ˆ๋‹ค. ์ถฉ์ „์„ ์ด ํ•„์š”์—†๋Š” ๋ฐฉ์‹์œผ๋กœ 2๊ฐœ์˜ AA ๊ฑด์ „์ง€๋กœ ์ž‘๋™์„ ํ•˜๋Š” ์ œํ’ˆ์ž…๋‹ˆ๋‹ค. ์„  ๋•Œ๋ฌธ์— ๊ณต๊ฐ„์˜ ์ œ์•ฝ์„ ๋ฐ›์•˜๋‹ค๋ฉด ์ƒค์˜ค๋ฏธ ๋ชจ๊ธฐ ํ‡ด์น˜๊ธฐ๋กœ ์›ํ•˜๋Š” ๊ณณ ์–ด๋””์—๋“  ๋†“์•„ ๋‘์‹ค ์ˆ˜ ์žˆ์Šต๋‹ˆ๋‹ค. 720์‹œ๊ฐ„์˜ ์œ ํšจ ์‹œ๊ฐ„์œผ๋กœ ํ•˜๋ฃจ 8์‹œ๊ฐ„์”ฉ ์‚ฌ์šฉ์„ ํ•œ๋‹ค๊ณ  ๊ฐ€์ •ํ–ˆ์„ ๊ฒฝ์šฐ ์ตœ๋Œ€ 3๊ฐœ์›” ๋™์•ˆ ํŒจ๋“œ ๊ต์ฒด์—†์ด ์‚ฌ์šฉ์ด ๊ฐ€๋Šฅํ•ฉ๋‹ˆ๋‹ค. ์ด๋Š” ๋Œ€๋ถ€๋ถ„์˜ ์—ฌ๋ฆ„์„ ์•ˆ์ „ํ•˜๊ฒŒ ๋ณด๋‚ผ ์ˆ˜ ์žˆ๋Š” ๊ธฐ๊ฐ„์ž…๋‹ˆ๋‹ค.

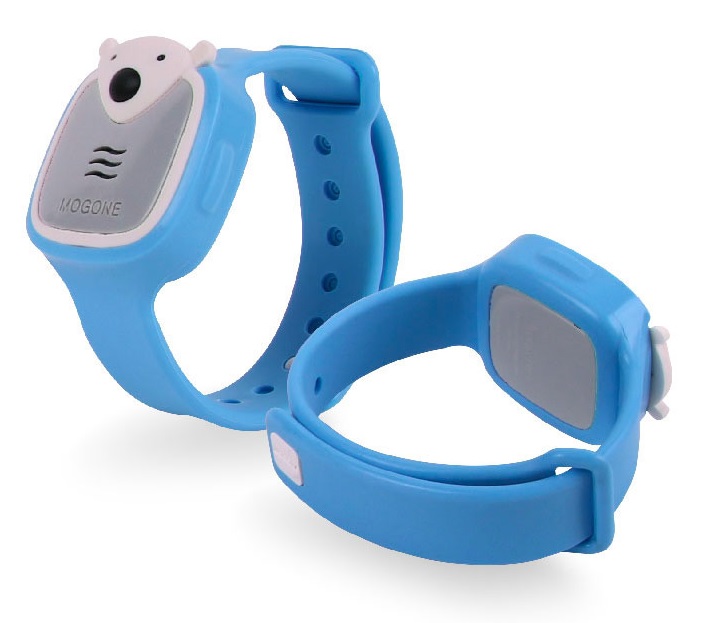

๋ชจ๊ทธ์› ํœด๋Œ€์šฉ ๋ชจ๊ธฐ ํ‡ด์น˜๊ธฐ

๋ชจ๊ทธ์›์—์„œ๋Š” ๋ชฉ๊ฑธ์ดํ˜•๊ณผ ์†๋ชฉ๋ฐด๋“œํ˜•์œผ๋กœ ๋‚˜๋ˆ„์–ด์ ธ ์žˆ๋Š” ํœด๋Œ€์šฉ ๋ชจ๊ธฐ ํ‡ด์น˜๊ธฐ๋ฅผ ํŒ๋งคํ•˜๊ณ  ์žˆ์Šต๋‹ˆ๋‹ค. ๋ชจ๊ทธ์›์€ ํšจ๊ณผ์ ์ธ ์ˆซ๋ชจ๊ธฐ ๋น„ํ–‰ ์†Œ๋ฆฌ๋ฅผ ์žฌํ˜„ํ•˜๊ธฐ ์œ„ํ•ด ์ง€์—ญ๋ณ„ ๋ชจ๊ธฐ์˜ ํŠน์„ฑ์„ ๋ถ„๋ฅ˜ํ•˜์—ฌ ์ œํ’ˆ์„ ๋งŒ๋“ค๊ณ  ์žˆ์Šต๋‹ˆ๋‹ค. ์ธ๊ณต์ง€๋Šฅ IC๋ฅผ ์‚ฌ์šฉํ•˜์—ฌ ํŽ„์Šค์ง„ํญ๋ณ€์กฐ๋ฐฉ์‹์˜ ์ฃผํŒŒ์ˆ˜๋ฅผ ๋งŒ๋“ค์–ด 1Hz๋‹จ์œ„๋กœ ์ œ์–ด ๋ฐœ์ง„ํ•˜์—ฌ 2์ฒœ์—ฌ ์ข…์— ๊ฐ€๊นŒ์šด ๋ชจ๊ธฐ์˜ ์†Œ๋ฆฌ๋ฅผ ์žฌ์ƒํ•ฉ๋‹ˆ๋‹ค. ์Šต์„ฑ์ ์œผ๋กœ ์ˆซ๋ชจ๊ธฐ์˜ ๋น„ํ–‰ ์†Œ๋ฆฌ๋ฅผ ์‹ซ์–ดํ•˜๋Š” ์•”๋ชจ๊ธฐ๋Š” ์†Œ๋ฆฌ๋ฅผ ๋“ฃ๊ณ  ๊ธฐํ”ผํ•˜๊ฒŒ ๋˜๋Š” ์›๋ฆฌ๋กœ ๋งŒ๋“ค์–ด์กŒ์Šต๋‹ˆ๋‹ค. ์ฃผ๋ณ€์˜ ์†Œ์Œ, ๊ธฐํ›„, ๋ชจ๊ธฐ์˜ ์ข…๋ฅ˜์— ๋”ฐ๋ผ ํŽธ์ฐจ๋Š” ์žˆ์ง€๋งŒ ํ‰๊ท ์ ์œผ๋กœ 70%์˜ ์•”๋ชจ๊ธฐ ์–ต์ œํšจ๊ณผ๊ฐ€ ์žˆ์Šต๋‹ˆ๋‹ค. ๋ชจ๊ทธ์›์ด ์žฌํ˜„ํ•˜๋Š” ์ˆซ๋ชจ๊ธฐ์˜ ์†Œ๋ฆฌ๋ฅผ ์•”๋ชจ๊ธฐ๋กœ ํ•˜์—ฌ๊ธˆ ๋ชจ๊ทธ์›์„ ์ˆซ๋ชจ๊ธฐ๋กœ ์ธ์‹ํ•˜๊ฒŒ ํ•˜์—ฌ ์•”๋ชจ๊ธฐ์˜ ํ™œ๋™์„ ์–ต์ œ์‹œํ‚ต๋‹ˆ๋‹ค. ๋ชจ๊ทธ์›์€ ์†Œ๋ฆฌ๋กœ ๋ชจ๊ธฐ๋“ค์„ ์ฐจ๋‹จํ•˜๋ฉฐ, ๋ชจ๊ธฐ๊ฐ€ ์‹ซ์–ดํ•˜๋Š” ์†Œ๋ฆฌ๋ฅผ ๋ฐœ์ง„์‹œ์ผœ 1~2.5M๊นŒ์ง€ ๋ชจ๊ธฐ์˜ ํ™œ๋™์„ ์–ต์ œํ•ฉ๋‹ˆ๋‹ค. ์ฃผ๋ณ€ ์†Œ์Œ์— ๋”ฐ๋ผ ๋‹ค์†Œ ์ฐจ์ด๊ฐ€ ์žˆ์„ ์ˆ˜ ์žˆ์œผ๋ฉฐ ์˜ค์ง ์†Œ๋ฆฌ๋กœ๋งŒ ์ฐจ๋‹จํ•˜๊ธฐ ๋•Œ๋ฌธ์— ์ „์žํŒŒ๋‚˜ ์œ ํ•ด์„ฑ ์š”์ธ์„ ํฌํ•จํ•˜์ง€ ์•Š์•„ ์•ˆ์ „ํ•ฉ๋‹ˆ๋‹ค.

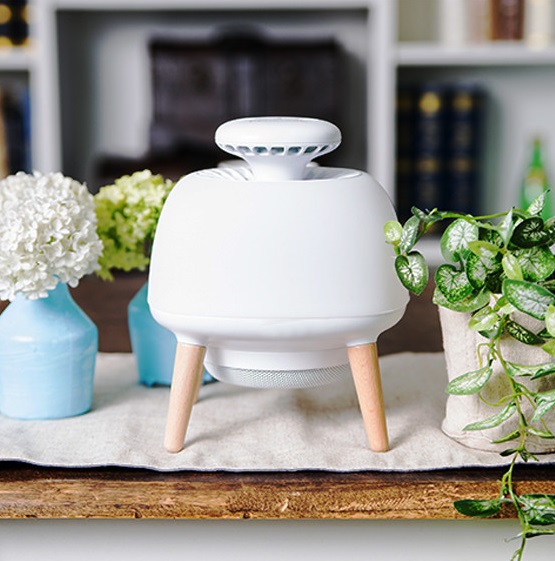

๋“œ๋ฃจ์™€ ๋ชจ๊ธฐ ํ‡ด์น˜๊ธฐ

๋ชจ๊ธฐ๊ฐ€ ๊ฐ€์žฅ ์ข‹์•„ํ•˜๋Š” ๊ทผ์ž์™ธ์„  ํŒŒ์žฅ์„ ํ™œ์šฉํ•˜์—ฌ, ๋ชจ๊ธฐ๋ฅผ ์œ ์ธํ•˜๊ณ  ๋ชจ๊ธฐ๊ฐ€ ๋น›์„ ๋ณด๊ณ  ์Šค์Šค๋กœ ๋‚ ์•„์™€ ๋ณธ์ฒด ์œ—๋ถ€๋ถ„์˜ ํ†ตํ’๊ตฌ๋กœ ํก์ž…๋˜๋Š” ๋ฐฉ์‹์ž…๋‹ˆ๋‹ค. ํก์ž…ํŒฌ์ธ ๊ฐ•๋ ฅํ•œ ์œ ์†์œผ๋กœ ์‹ ์†ํ•˜๊ฒŒ ๋นจ์•„ ๋“ค์—ฌ ํฌ์ง‘ํ†ต์— ์ €์žฅํ•˜๋ฉฐ, ํฌ์ง‘๋œ ๋ชจ๊ธฐ๋Š” ๋ฐ”๋žŒ์— ๋ง๋ ค์ ธ ํƒˆ์ˆ˜๋กœ ์ฃฝ๊ฒŒ ๋ฉ๋‹ˆ๋‹ค. ๋“œ๋ฃจ์™€ ๋ชจ๊ธฐ ํ‡ด์น˜๊ธฐ์˜ ํ•ต์‹ฌ๊ธฐ์ˆ ์ธ ๊ทผ์ž์™ธ์„ ๊ด‘์›์ด๋ž€ ๋ชจ๊ธฐ๊ฐ€ ๊ฐ€์žฅ ์ข‹์•„ํ•˜๋Š” ํŒŒ์žฅ 365nm์˜ ๋น›์œผ๋กœ ํƒ์›”ํ•œ ์œ ์ธํšจ๊ณผ๋ฅผ ๋ณด์—ฌ์ค๋‹ˆ๋‹ค. ๋˜ํ•œ ๊ณต๊ธฐ์—ญํ•™ ์‹œ์Šคํ…œ์„ ์ด์šฉํ•œ ํ„ฐ๋ณดํŒฌ์„ ํ†ตํ•ด ๋ฐœํœ˜๋˜๋Š” ๊ฐ•๋ ฅํ•œ ํก์ž…๋ ฅ, 11์—ฝ ๋‚ ๊ฐœ๋กœ ๊ตฌ์„ฑ๋œ ํŒฌ์œผ๋กœ ๋”์šฑ ๊ฐ•๋ ฅํ•œ ํก์ž…๋ ฅ, ํฌ์ง‘๋œ ๋ชจ๊ธฐ ์ œ๊ฑฐ ๋ฐ ์ฒญ์†Œ๊ฐ€ ํŽธ๋ฆฌํ•œ ๋ถ„๋ฆฌํ˜• ํฌ์ง‘ํ†ต ๋“ฑ์ด ๋“œ๋ฃจ์™€ ๋ชจ๊ธฐ ํ‡ด์น˜๊ธฐ์˜ ์žฅ์ ์ด๋ผ๊ณ  ํ•  ์ˆ˜ ์žˆ์Šต๋‹ˆ๋‹ค.

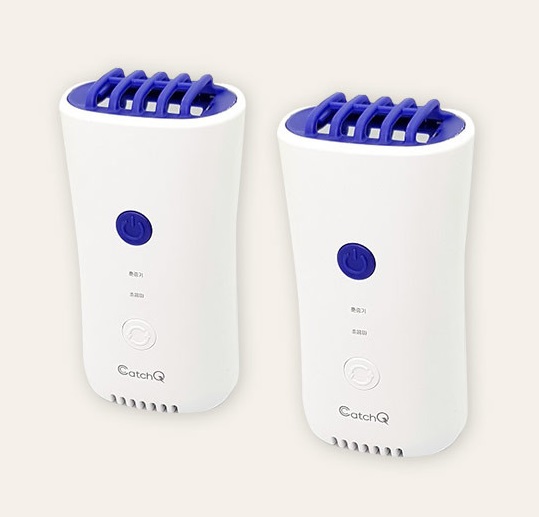

๋น„๋น„๋”• ๋ชจ๊ธฐ ํ‡ด์น˜๊ธฐ

๋น„๋น„๋”• ๋ชจ๊ธฐ ํ‡ด์น˜๊ธฐ๋Š” ๊ฐ€์ •์šฉ ์œ ํ•ด์ƒ๋ฌผ ํ‡ด์น˜๊ธฐ๋กœ ์ดˆ์ŒํŒŒ ๋ฐฉ์‹์œผ๋กœ ๋ฒŒ๋ ˆ๋“ค์„ ์ซ“๋Š”๋‹ค๊ณ  ํ•ฉ๋‹ˆ๋‹ค. ๋น„๋น„๋”• ํ‡ด์น˜๊ธฐ๋Š” ์œ ํ•ด์ƒ๋ฌผ์ด ์ดˆ์ŒํŒŒ ํ‡ด์น˜ํ‚ค ์†Œ๋ฆฌ์— ์ ์‘ํ•˜์ง€ ๋ชปํ•˜๋„๋ก ๋ณ€๋™์ฃผํŒŒ์ˆ˜ ๊ธฐ๋Šฅ์„ ํƒ‘์žฌํ•œ ํ”„๋ฆฌ๋ฏธ์—„ ์ œํ’ˆ์ž…๋‹ˆ๋‹ค. ์ดˆ์ŒํŒŒ ํ‡ด์น˜๊ธฐ๋Š” ๊ฐ์ข… ํ•ด์ถฉ๋“ค์ด ์‹ซ์–ดํ•˜๋Š” 20kHz~50kHz ์˜ ์ดˆ์ŒํŒŒ๋ฅผ ๋ถˆ๊ทœ์น™์ ์œผ๋กœ ๋ฐœ์ƒ์‹œ์ผœ, ์œ ํ•ด์ƒ๋ฌผ์—๊ฒŒ ํšจ๊ณผ์ ์œผ๋กœ ์ž‘์šฉํ•ฉ๋‹ˆ๋‹ค. ์‚ฌ๋žŒ์—๊ฒŒ๋Š” ๋ฌดํ•ดํ•˜์ง€๋งŒ ๋ฒŒ๋ ˆ๋“ค์—๊ฒŒ๋Š” ํญ์Œ์œผ๋กœ ๋“ค๋ฆฌ๋Š” ์ดˆ์ŒํŒŒ๊ฐ€ ๋‚˜์˜จ๋‹ค๊ณ  ํ•ฉ๋‹ˆ๋‹ค. ๋งŽ์€ ์—…์ฒด๋“ค์ด ๋‹จ ํ•œ๋Œ€์˜ ์ดˆ์ŒํŒŒ ํ‡ด์น˜๊ธฐ๋งŒ์„ ์ง‘์•ˆ ์ „์ฒด์— ํ•ด์ถฉ ํ‡ด์น˜ ํšจ๊ณผ๊ฐ€ ์žˆ๋‹ค๊ณ  ๊ด‘๊ณ ํ•ฉ๋‹ˆ๋‹ค. ๊ทธ๋Ÿฌ๋‚˜ ์‹ค์ œ๋กœ ์–ด๋–ค ์ดˆ์ŒํŒŒ๋„ ๋ฒฝ์„ ํˆฌ๊ณผํ•  ์ˆ˜๋Š” ์—†์Šต๋‹ˆ๋‹ค. ๋”ฐ๋ผ์„œ ๊ณต๊ฐ„์˜ ํŠน์„ฑ์— ๋”ฐ๋ผ ํ•„์š”ํ•œ ์ดˆ์ŒํŒŒ ํ‡ด์น˜๊ธฐ์˜ ์ˆ˜๊ฐ€ ๋‹ค๋ฅด๋ฉฐ, ์ด ์ ์„ ์ž˜ ๊ณ ๋ คํ•˜์…”์•ผ๋งŒ ํšจ๊ณผ๋ฅผ ๋ณด์‹ค ์ˆ˜ ์žˆ์Šต๋‹ˆ๋‹ค. ํ•ด์ถฉ ํ‡ด์น˜๋Š” ์ง€์†์ ์œผ๋กœ ์ด๋ฃจ์–ด์ง€์ง€ ์•Š์œผ๋ฉด ๋ฌธ์ œ๊ฐ€ ์žฌ๋ฐœ๋œ๋‹ค๋Š” ์ ์—์„œ ์ง€์†์„ฑ์ด ํ•ต์‹ฌ์ž…๋‹ˆ๋‹ค. ๋น„๋น„๋”• ํ‡ด์น˜๊ธฐ๋Š” ์•ฝ์ด๋‚˜, ์ฒญ์†Œ, ๋ฐฉ์—ญ์—…์ฒด ๋“ฑ ํ•ด์ถฉ ํ‡ด์น˜์— ํšจ๊ณผ์žˆ๋Š” ๋ฐฉ๋ฒ•๋“ค ์ค‘์—์„œ๋„ ๊ฐ€์žฅ ์ง€์†์„ฑ์ด ๋›ฐ์–ด๋‚ฉ๋‹ˆ๋‹ค
